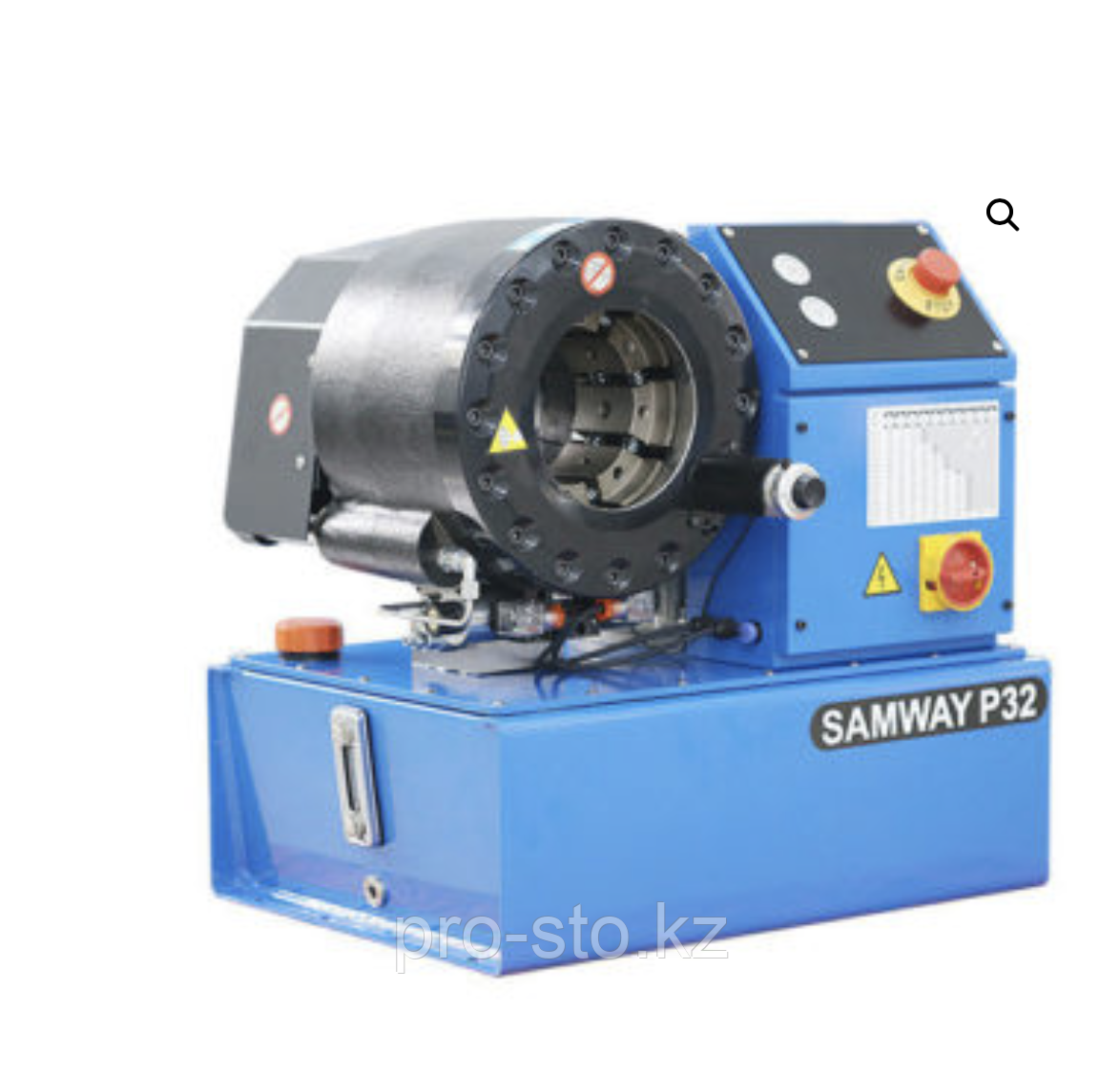

Обжимной станок для РВД SAMWAY P32

Функциональное назначение

С помощью автоматизированного станка SAMWAY P32 можно осуществлять опресовку рукавов и шлангов высокого давления, прорезиненных, волоконных и полипропиленовых труб, пластика, металла, а также кабельной продукции из полимерных материалов. Опрессовка станками этой серии гарантирует надежную фиксацию фитингов и насадок рукавов с помощью металлических муфт. За 1 час эксплуатации станка можно обжать до 660 рукавов.

Преимущества

•   высокая скорость работы и продуктивность;

•   безопасность технологического процесса;

•   простота в использовании, настройке и обслуживании;

•   возможность использования микрокомпьютерного управления;

•   полное соответствие международным стандартам CE, ISO9001 / Certificates CE,

  ISO9001.

Станок SAMWAY P32 может использоваться для обжима рукавов с внутренним диаметром от 6 до 69 мм и внешним от 15 до 91 мм. Высокое качество опресовки обеспечивается специальными магнитными пресс-формами (кулачками), отвечающими стандартам CE, ISO9001.

Станок выпускается в стационарном исполнении с электрическим приводом, оборудован неподвижным блоком управления. Установка поддерживает автоматическое управление, оснащена ножной электрической педалью и имеет встроенные электронные концевые выключатели.

В станках используется автоматический привод, включающий в свой состав 1-но или 3-фазный электромотор с рабочей мощностью 4 кВт. Класс защиты используемых моторов составляет IP56.

Обжимной пресс может использоваться для серийного выпуска РВД, а также для их ремонта в условиях сервисного центра.

В качестве дополнительной опции могут поставляться тумба для хранения оснастки, устройства для смены пресс-форм, устройство ограничителя обратного хода, системы контроля рабочего давления. Также может присутствовать система цифрового управления.

Станки просты в обслуживании и эксплуатации, имеют небольшие габариты и вес, отличаются оптимальным соотношением цены и функциональности.

Модель Торговая марка

P32 – без тумбы и цифрового управления;

SAMWAY INTERNATIONAL BUSINESS LIMITED

Количество комплектов кулачков (матрицы)

Диаметры внутренние комплектов кулачков (матрицы)

Диапазон обжима внутренний общий

Диаметры внешние (по муфте) комплектов кулачков

Диапазон обжима внешний (по муфте) общий

Длина колодок матрицы

Максимальное открытие

Максимальный размер шланга

Рукава высокого давления (гидравлические шланги)

Мощность мотора

Номинальное напряжение

Номинальное давление в системе Максимальное усилие опрессовки Длительность цикла Производительность

Время открытия (размыкания) Время закрытия (смыкания) Производительность насоса

Масло для Станка РВД

13 комплектов

Φ 6; 8; 10; 13; 16; 19; 25; 32; 38; 51; 57; 64; 69 мм

Φ 6-69 мм (1/4” -2.3/4”)

Φ 15-25; 18-28; 20-30; 23-33; 26-36; 29-39; 37-47; 46-56; 51-61; 63-73; 68-80; 76-86; 81-91 мм

Φ 15-91 мм

55; 75; 90 мм
Φ внешний + 32 мм 2,8 дюйма 4-слойный

1SN, 2SN, 4SP

4 кВт

110 В, 220 В (1-фазное); 220 В, 400 В, 415 В, 440 В, 480 В (3-фазное)

30 МПа 2200 кН ≤ 2,2 с 600 шт/ч 0,6 с

1,2 с

27 л/мин

масло гидравлическое 46;
масло гидравлическое 32;
масло гидравлическое ВМГЗ (всесезонное масло гидравлическое загущенное)

Нет

Нет

автоматический Есть
Есть

Best regards,

Мобильность, возможность использования в полевых условиях

Подключение к напряжению 12 В и 24 В

Тип насоса
Электронные концевые выключатели Электронная систем
