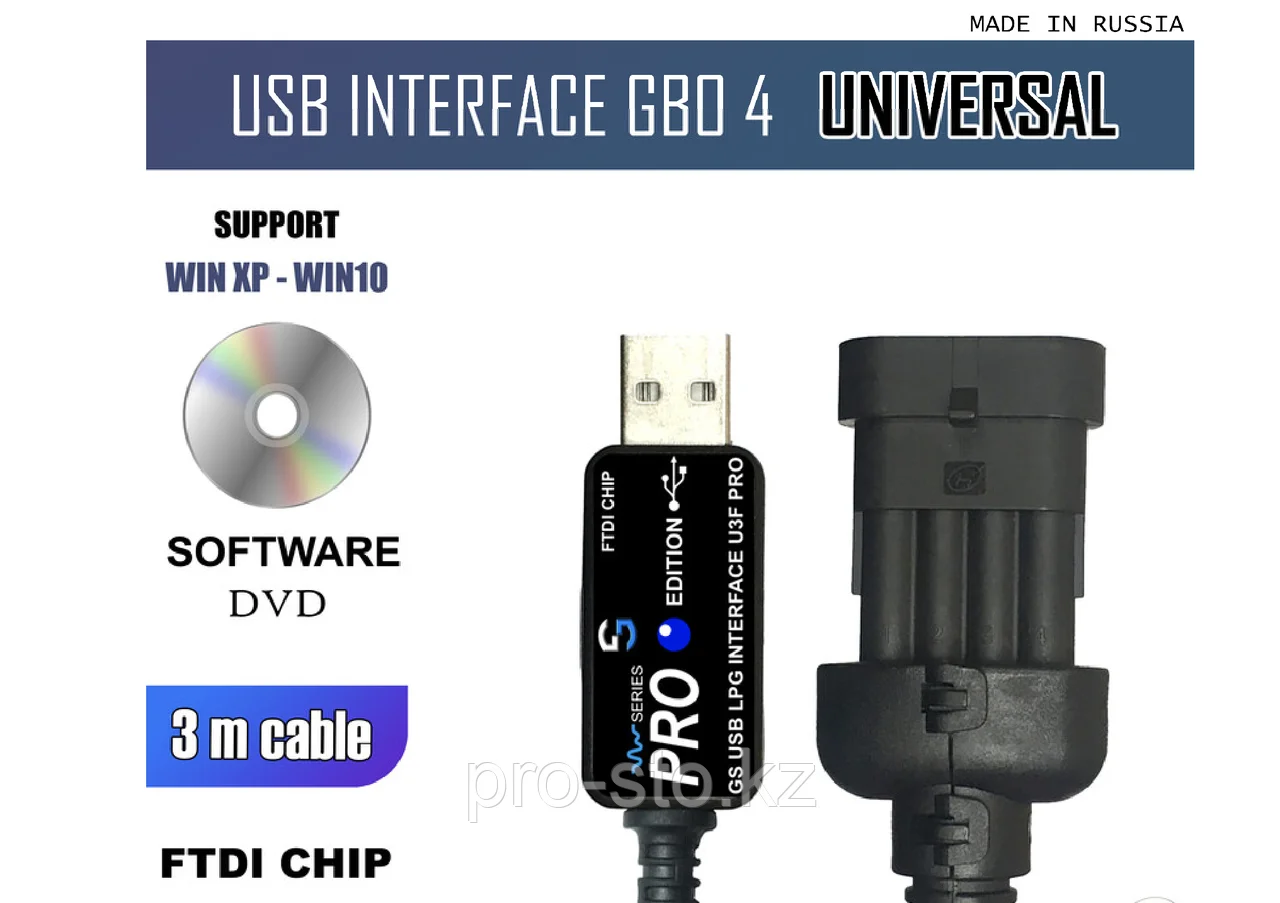

Кабель для диагностики ГБО универсальный (GS-U3F PRO FTDI) (РАЗЪЕМ №1)

Интерфейс U2F PRO для диагностики ГБО построен на FTDI чипе, который считается лучшим. Схема разработана таким образом, что имеет запас мощности больше необходимого, имеет защиты в том числе по питанию от usb. Так же имеет быстро заменяемый провод USB.

Модель: GS U3F PRO.
Чип: FTDI FT230XS.
Драйвер: Совместим с WiN XP — WIN 10 (32/64 bit), ANDROID.
Тип: USB.
Длина: 3 метра.
Совместимость: Универсальный.
Поддерживаемые протоколы: UART, опционально одно проводной режим RX-TX для BRC, ZAVOLI, OMVL NEW DREAM и подобных систем.

Доп. опции:
-LED индикатор передачи данных.
-Автоматическое согласование уровней TTL.

Диск с ПО в комплекте.

При необходимости комплектуется дополнительными переходниками.

Интерфейс U2F PRO имеет штатный разъем №1, который подключается к следующим блокам:

Разъем 4 пин
Фирма / Модель
• ALPHA / D, PM (TE-GAS)
• ALASKA / FOX
• AGIS / AGISM210, AGIS P13
• 4SAVE / ECO, BEST, MAX
• AC / STAG, 200, 300, 400, PLUS, PREMIUM, 4, ISA2, 400DPI, Q-BOX, NEXT, MAX
• DIGITRONIC / DGI 3D S Power, DGI, MAXI 2, IQ, 2568 OBD, MP-32,48, MP6C
• KME / AKME, BINGO, BINGO M, S, DIEGO, DIEGO G3, NEVO
• LOVATO / FAST, SMART, EASY, E-GO
• LOGOGAZ/ LOGO MAX, SMART 10, LOGO T-34, Q-POWER
• VECTOR / VECTOR
• 4GAS / 4GAS
• LPGTECH / TECH 100, TECH 200, 204, 224, TECH 300, 320, 324, 326, 328
• OPTIMA / OPTIMA nano, PRO-TEC, EXPERT, IDEA
• ATIKER / FAST, MULTIFAST, SAFEFAST
• ESGI / ESGI
• MILANO / MILANO
• TAMONA / PROGAS, TG STREAM 4,4P, 6P, 8, PM, PMR, TE-PS, TE-PM, TE-SL
• OMVL / SAVER
• POLETRON / STANDART, PREMIUM
• TE-GAS / TE-SL, TE-PS, TE-PM, TE-STREAM, TE-STREAM-OBD
• SEC GAS / POWER

Так как производители ГБО не придерживаются определенного стандарта диагностического разъема для некоторых систем требуется использовать переходники.
Интерфейс работает со всеми производителями, представленными в этом списке, просто необходимо подключить переходник, который задает правильную распиновку разъема диагностики.

Переходники:

Разъем №2 подключается к диагностическим разъемам контроллеров ГБО:

Разьем 4 пин
Фирма / Модель
• ALPHA AEB/ MP32, 2568D OBD
• A-MAX / KING
• AEВ / KING
• BIGAS / SGISN, SGISN OBD…AEB GREEN
• ELPIGAZ / LEONARDO, MILENIUM, NICOLAUS, STELLA/ELIZA, VIOLA PLUS
• LANDI-RENZO / IGS, LES PLUS, LSI_NSI, LSI
• LANDI-RENZO / IGSYSTEM, LCS/2, LCSA1/05, LCSE, LCS04
• LANDI-RENZO / OMEGAS, OMEGAS PLUS, OMEGAS PLUS MAX
• MINT-XI ULTRAGAS / MINT-XI ULTRAGAS
• OMVL / DREAM XXI-N/P/E, DREAM XXI-N/P/E OBD
• ROMANO / RISN, RISN EOBD
• ENERGY REFORM / ENERGY REFORM
• TARTARINI / TEC 99 EVO
• ULTRA-GAS / ULTRA-GAS, RSI+
• VOGEL / VGI

Разъем №3 подключается к диагностическим разъемам контроллеров ГБО:

Разьем 4 пин
Фирма / Модель
• AG CENTRUM / JZ-2005 ZENIT, ZENIT PRO, BLUEBOX
• AG CENTRUM / JZ-2009 ZENIT, COMPACT, SIROCCO
• AUTOGAS ITALIA / EASY JET, DREAM JET, POWER JET
• AUTRONIC / MISTRAL I, MISTRAL II.
• CARGAS, Bardolini / NEW
• EMMEGAS / ECU-07 ICS-03, ECU-07
• MIMGAS / S2000U, MIMGAS_V1.20
• WALTCHER / EVO, MINI, MP42
• GREENGAS / Aero, Terra

Разъем №4 подключается к диагностическим разъемам контроллеров ГБО:

Разьем 8 пин
Фирма / Модель
• AC / STAG 100, STAG 150, STAG L, STAG XL, STAG PLUS
• AG / SIROCCO, RAZMUS, CZECH
• Agis / OBD/CAN, Mini
• BIGAS / SGlS N, ELC'92, ELC PEGASO
• CARGAS / SOLARIS
• EUROPEGAS / OSCAR N, OSCAR N MINI
• D.T. GAS / DATEC BASIC, DATEC SUPE, GAS-TECH
• ELPIGAZ / LEONARDO, MILENIUM, NICOLAUS, STELLA/ELIZA, VIOLA PLUS
• EMMEGAS / ICS-03
• KME / AKME, BINGO, BINGO M, S, DIEGO, DIEGO G3
• LANDI RENZO / LAMBOA CONTROL A/1-V05-ER
• LECHO / AGNES, MAXI-LAMBDA, SEC, SEQUEL, DREAM XXI N
• PROTEC DIGITAL / ORION
• OMVL / DREAM XXI-E
• ROMANO / RIS
• TAMONA / TGSTREAM, TGSTREAM-P, TGSTREAM-PM, PROGAS, PROGAS-P
• TARTARINI / SEQUENTIAL (BLACK ECU)
• VERSUS / VERSUS
• ULTRA-GAS / ULTRAGAS OLD
• UNIGAS / ISU
• V-TEC / V-TEC
• ZAVOLI / ALISEI, REGAL
• ВАРИАТОР MICROLUCH

Разъем №5 подключается к диагностическим разъемам контроллеров ГБО:

Разьем 4 пин
Фирма / Модель
• EUROPEGAS / OSCAR, OSCAR-N, MINI, PLUS, SAS
• EG / BASICO 24
• EG / AVANCE 32, 48
• EG SUPERIOR 48
• EG DYNAMIC

Разъем №6 подключается к диагностическим разъемам контроллеров ГБО:

Разьем 3 пин
Фирма / Модель
• BRC / SEQUENT 24 MY07, MY08, MY10, MY11
• BRC / SEQUENT 56
• BRC / SEQUENT FAST
• BRC / SEQUENT FLY
• BRC / PLUG & DRIVE
• BRC / FASTNESS
• BRC / MTM ECO DRIVE
• ZAVOLI / MTM FLY SF
• ZAVOLI / BORA, BORA LIGHT

• OMVL / DREAM MTM FLY SF.
