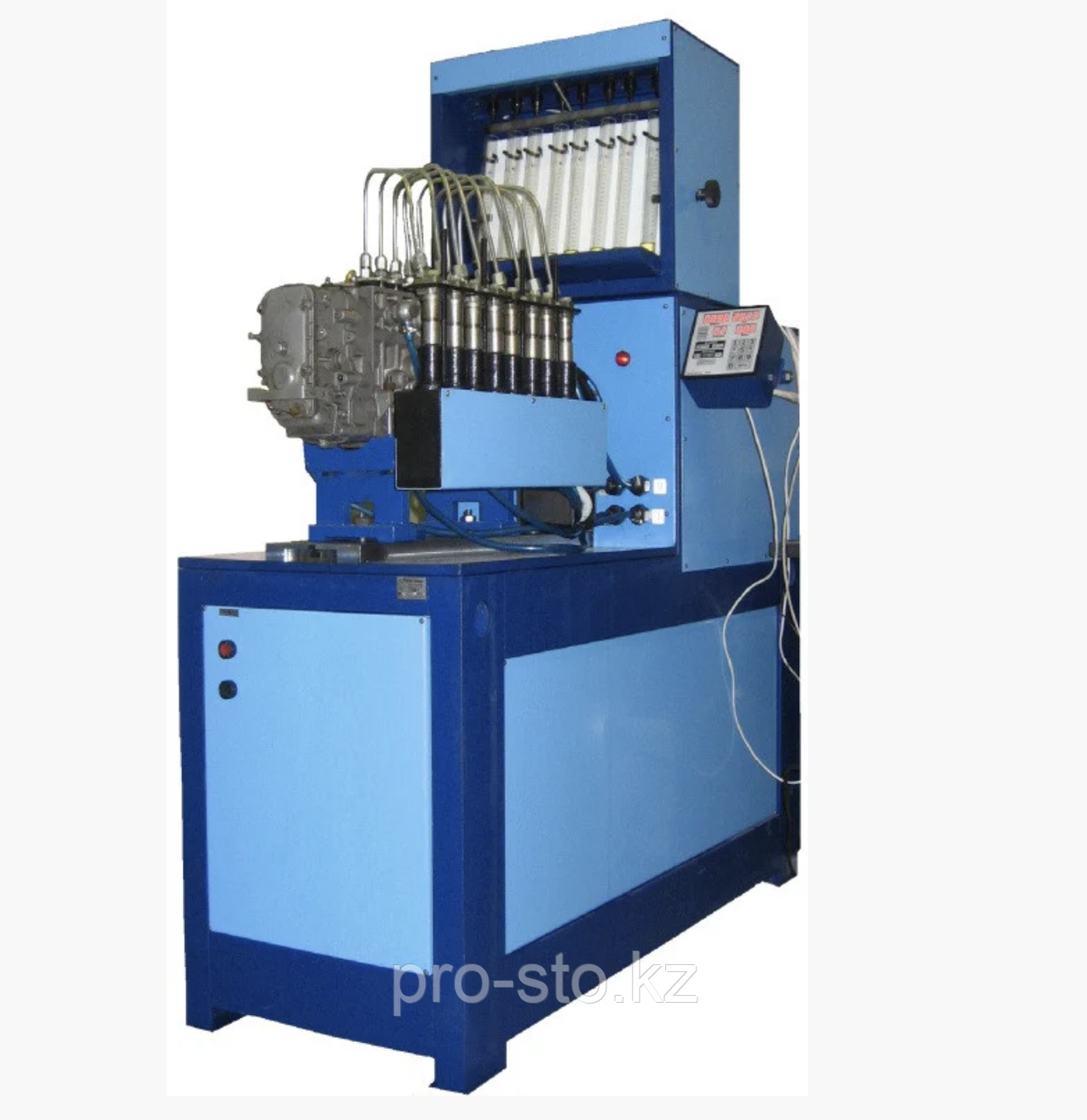

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до восьми, а также ТНВД распределительного типа с количеством питающих штуцеров до восьми путём контроля следующих параметров и характеристик:
- величина и равномерность подачи топлива секциями (производительность насосных секций);
- частота вращения вала ТНВД в момент начала действия регулятора;
- угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
- угол действительного впрыскивания топлива (при диагностировании);
- характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН.
По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены электронной системой управления.
|
Основные технические данные и характеристики
Тип |
Cтационарный |
Число одновременно испытываемых насосных секций высокого давления ТНВД, шт |
8 |
Диапазон воспроизведения: |
|
частоты вращения приводного вала, мин-1 |
70...3000 |
отсчета числа оборотов, об. |
1...9999 |
отсчета числа циклов |
1...9999 |
Предел допускаемого отклонения: |
|
Частоты вращения приводного вала в интервале: |
|
от 70 до 800 мин-1, мин-1 |
±2 |
свыше 800 мин-1, % |
±0,25 |
Отсчета числа циклов |
±1 |
Диапазон измерения: |
|
частоты вращения приводного вала, мин-1 |
0...9999 |
объема топлива мерными емкостями |
|
первого ряда, см3 |
6...135 |
второго ряда, см3 |
2...40 |
давление топлива насоса ТННД, МПа (кгс/см2) |
0...0,6 (0...6) |
Объем топливного бака, л |
38 |
Питание от сети переменного тока: |
|
напряжение, В |
380 |
частота, Гц |
50 |
Установленная мощность, кВт |
Суммарная |
в том числе: |
|
электропривода двигателя |
3,7 |
Габаритные размеры, мм |
1400х540х1740 |
Масса, не более, кг |
800 |
Срок службы, лет |
7 |
Количество обслуживающего персонала |
1 |
Комплект поставки
Наименование |
Обозначение |
Кол-во |
Стенд для испытания дизельной топливной аппаратуры |
СДМ |
1 |
Комплектация и сменные части |
Кронштейн крепления насосов ЯМЗ-236, 238, 175, 185, КАМАЗ |
СДМ-8.К030 |
2 |
Кронштейн крепления насосов ТН, УТН-5, НД-21, 6МТНМ |
СДМ-8.К400М |
1 |
Переходникнасосов типа ЯЗТА, НЗТА, РАЗ |
СДМ-8.К004 |
1 |
Переходник насосов типа ЧЗТА, АЗТН, НЗТА, ЯЗТА |
СДМ-8.К007 |
1 |
Переходник форсунок двигателей ЯМЗ, КАМАЗ |
СДМ-8.К014-01 |
8 |
Трубопровод высокого давления |
СДМ-8.К017 |
8 |
Топливопровод насоса |
СДМ-8.К700 |
4 |
Палец крепления насосов КАМАЗ |
СДМ-8.К009 |
8 |
Болт крепления насосов КАМАЗ |
СДМ-8.К010 |
4 |
Прихват |
СДМ-8.К600 |
2 |
Шпилька крепления форсунок |
СДМ-8.К016 |
4 |
Планка крепления форсунок ЯМЗ, АМЗ, ФШ-6, ФД-22, Д-37 |
СДМ-8.К012 |
4 |
Планка крепления форсунок КАМАЗ |
СДМ-8.К013 |
4 |
Моментоскоп |
СДМ-8.К024.00 |
1 |
Устройство натяжное |
СДМ-8.К500 |
1 |
Шпилька крепления насосов ЯМЗ |
СДМ-8.К020 |
4 |
Гайка крепления насосов ЯМЗ |
СДМ-8.К021 |
4 |
Болт станочный |
СДМ-8.К022 |
3 |
Виброопора |
PCA-65M12 или аналог |
4 |
Кольцо уплотнительное |
|
8 |
Гайка |
М10 ГОСТ5915 |
4 |
Документация |
Паспорт |
СДМ-ПС |
1 |
Техническое описание и инструкция по эксплуатации |
СДМ-ТО |
1 |
Техническое описание преобразователя частоты "Mitsubishi" |
|
1 |
|
