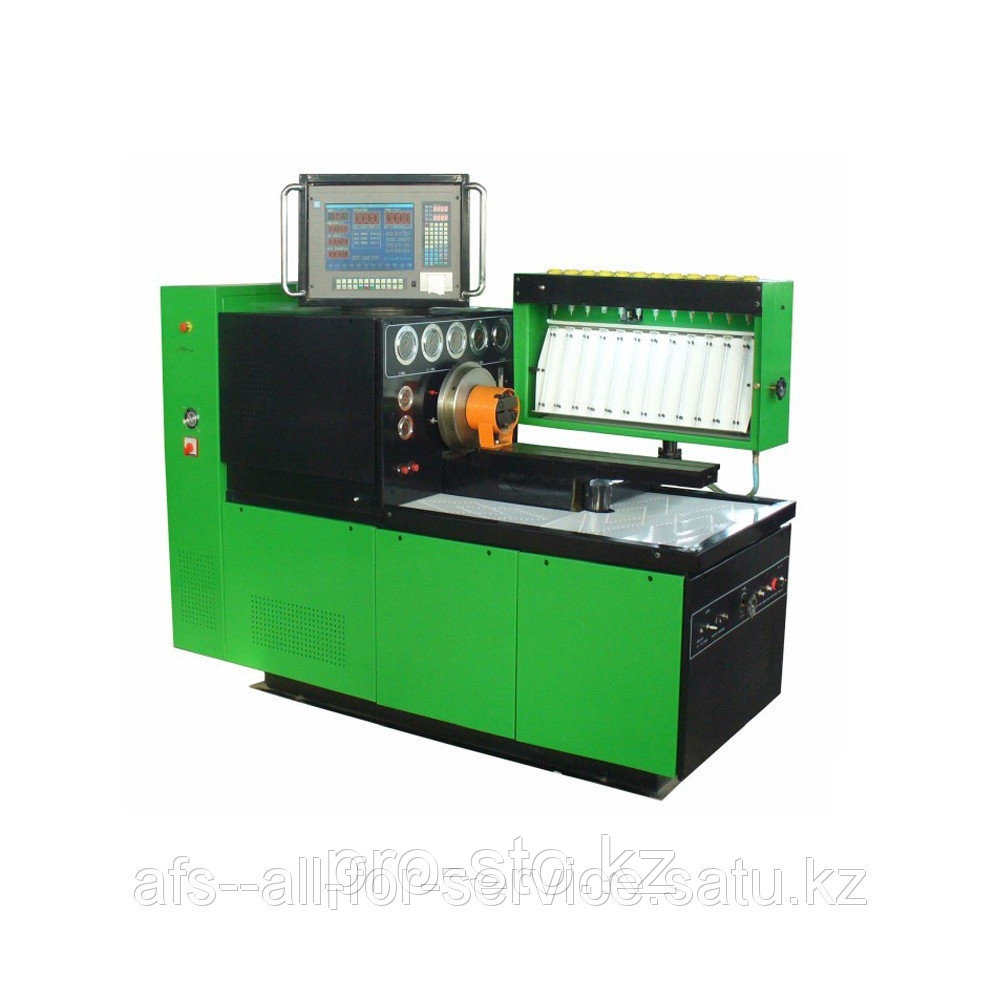

Стенд проверки и регулировки ТНВД JD

Пишите нам в WhatsApp

Стенд проверки и регулировки ТНВД 11 КВТ.

Описание стенда ТНВД JD

Диагностическое оборудование для автосервиса, стенд для ТНВД компьютерный служит для испытания и регулировки ТНВД 133,175, 185 и их модификаций, также ТНВД двигателей ЯМЗ -236 БЕ(НЕ), ЯМЗ 236 М2, 236А, 238, 240, 8401.10, 850, 7511, 845.10, 8421.10, 84 23.10, 84 24.10,КАМАЗ-740,7408, ЗИЛ-645, ЗИЛ-0550, ГАЗ-5424, 5441, КДЗ-744, Д-65, Д-260, 64НСП 18/22, 6ДМ-21А, ДГР 200/750, Д-245.12, СМД-31, 31Б, 62, 62АТ, 31/32, А-01М, А-01 МЛ, А-01 МТГ, А-41Е, Д-440, СМД-60, СМД-72, СМД-64.

В стенде используются:

• электродвигатель переменного тока с высоким крутящим моментом
• Система прямого электропривода
• DDS
• Система автономной термостабилизации топлива
• Система высокой и низкой подачи топлива
• Без зазорная приводная муфта
• Источник постоянного тока с двумя напряжениями 12 и 24 В
• Аналоговая система управления
• Цифровая система управления скоростью привода позволяющая плавно изменять скорость вращения от 0 до 4000 об/мин
• Вывод основных оперативных параметров стенда на 15-дюймовый дисплей
• Датчик перемещения хода рейкирядных ТНВД с выводом на экран дисплея
• Маховик с высоким инерционным моментом
• Консоль для измерительного блока, перемещающаяся в двух плоскостях
• 12 ти секционная объемная система измерения цикловых подач с мензурками малого и
• большого объема
• Система стабилизации скорости вращения привода с обратной связью, позволяющая удерживать заданную скорость независимо от нагрузки
• Встроенный корректор наддува

Проверяемые системы:

Испытание и регулировку рядных топливных насосов высокого давления с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа путем контроля следующих параметров и характеристик:

• величина и равномерность подачи топлива секциями (производительность насосных секций);
• частота вращения вала ТНВД в момент начала действия регулятора;
• частота вращения вала ТНВД в момент прекращения подачи топлива;
• давление открытия нагнетательных клапанов;
